เครื่องชาร์จโทรศัพท์มือถือ Power PCBA แผงวงจร Power Bank USB Type C

เครื่องชาร์จโทรศัพท์มือถือ Power PCBA แผงวงจร Power Bank USB Type C

Mobile Phone Charger Power PCBA , Power Bank Circuit Board USB Type C
Mobile Phone Charger Power PCBA , Power Bank Circuit Board USB Type C

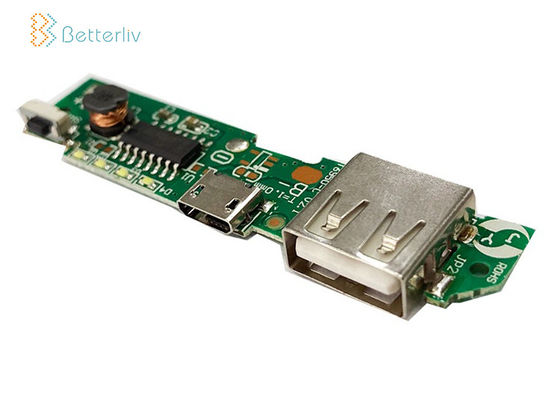

ภาพใหญ่ :  เครื่องชาร์จโทรศัพท์มือถือ Power PCBA แผงวงจร Power Bank USB Type C ราคาถูกที่สุด

รายละเอียดสินค้า:
สถานที่กำเนิด: เซินเจิ้นประเทศจีน
ชื่อแบรนด์: Betterliv/OEM
ได้รับการรับรอง: CE FCC ROHS
หมายเลขรุ่น: OEM
การชำระเงิน:
เงื่อนไขการชำระเงิน: T / T, Wester N Union, บัตรเครดิต
รายละเอียดสินค้า
ความหนาของคณะกรรมการ: 0.2 มม. - 4.5 มม Min. นาที. line width ความกว้างของเส้น: 0.08mm
ความหนาทองแดง: 1/2 ออนซ์ -4 ออนซ์ ขนาดรูเสร็จสิ้น:: PTH ± 0.003 '', NPTH ± 0.002 "
วัสดุฐาน:: FR4 CEM1 CEM3 เซรามิกอลูมิเนียม คณะกรรมการ Thicknes: 0.2-4.0 มม
บริการ SMT / DIP:: ส่วนประกอบ IC, BGA, QFP, 0201 ขนาด 0.3 มม การตกแต่งพื้นผิว: HASL-LF / OSP / ENIG ฯลฯ
แสงสูง:

เครื่องชาร์จโทรศัพท์มือถือ Power PCBA

,

แผงวงจร Power Bank Type C

,

แผงวงจร Power Bank Type-C

แผงวงจรโมดูล PCBA ของธนาคารพลังงานแบบกำหนดเองชุดประกอบแผงวงจร USB Type-Cสำหรับเครื่องชาร์จโทรศัพท์มือถือ



ความจุ PCB และ PCBA

วัสดุ
FR4, (High Tg FR4, General Tg FR4, Middle Tg FR4), แผ่นบัดกรีไร้สารตะกั่ว, FR4 ปราศจากฮาโลเจน, วัสดุบรรจุเซรามิก, เทฟลอน, PI
วัสดุ, วัสดุ BT, PPO, PPE เป็นต้น
ความหนาของบอร์ด
การผลิตจำนวนมาก: 394mil (10mm) ตัวอย่าง: 17.5mm
เสร็จสิ้นพื้นผิว
HASL, Immersion Gold, Immersion Tin, OSP, ENIG + OSP, Immersion Silver, ENEPIG, Gold Finger
ขนาดแผง PCB สูงสุด
1150 มม. × 560 มม
ชั้น
การผลิตจำนวนมาก: 2 ~ 58 ชั้น / นักบิน: 64 ชั้น, PCB แบบยืดหยุ่น: 1-12 ชั้น
ขนาดรูต่ำสุด
สว่านกล: 8mil (0.2mm) สว่านเลเซอร์: 3mil (0.075mm)
PCBA QC
X-ray, AOI Test, Functional Test
กระบวนการพิเศษ
รูฝัง, รูตาบอด, ความต้านทานในตัว, ความจุในตัว, ไฮบริด, ไฮบริดบางส่วน, ความหนาแน่นสูงบางส่วน, การเจาะด้านหลังและ
การควบคุมความต้านทาน
บริการของเรา
PCB, PCBA แบบครบวงจร, PCB Clone, Housing, PCB Assembly, การจัดหาชิ้นส่วน, การผลิต PCB ตั้งแต่ 1 ถึง 64 ชั้น
Sanforized
ฝังผ่าน, ตาบอดผ่าน, ความดันผสม, ความต้านทานในตัว, ความจุในตัว, ความดันผสมในพื้นที่, ความหนาแน่นสูงในพื้นที่, ด้านหลัง
สว่านควบคุมอิมพีแดนซ์
ความจุ SMT
700 ล้านคะแนน / วัน
ความจุกรมทรัพย์สินทางปัญญา
0.5 ล้านคะแนน / วัน
ใบรับรอง
RoHS / ISO9001 / TS16949 / UL / ISO14001 / ISO13485





บริการ PCB / PCBA

เราสามารถสนับสนุนความพยายามในการวิจัยและพัฒนาของคุณและตอบสนองวงจรชีวิตที่รวดเร็วของคุณเราได้จัดตั้งแผนกแยกต่างหากซึ่งผู้วางแผนการผลิตพิเศษจะติดตามการผลิตตามคำสั่งซื้อของคุณเพื่อให้เป็นไปตามข้อกำหนดของ Rapid Prototyping และ Quick Turn PCB
เราได้รับการสร้างระบบคุณภาพด้วย ISO9001 และใช้มาตรฐาน IPC class III อย่างเคร่งครัดเพื่อตรวจสอบคุณภาพการตรวจสอบ 100% รวมถึงการทดสอบไฟฟ้าและการตรวจสอบ AOIสามารถทำการทดสอบแรงดันสูงการทดสอบอิมพีแดนซ์การทดสอบขนาดเล็กการทดสอบความสามารถในการเชื่อมและการทดสอบระดับมืออาชีพอื่น ๆ เพื่อให้ทันกับความต้องการที่มากขึ้นจากผู้ใช้ผลิตภัณฑ์ไฮเทค * วิศวกรรม CAM และ BOM * การผลิต PCB และ PCBA
* การจัดการวัสดุ
* การประกอบ SMT และ DIP
* ต้นแบบการหมุนอย่างรวดเร็วของ PCB และ PCBA
* โปรแกรมและการทดสอบ
* การประกอบสายเคเบิล
* การทดสอบฟังก์ชัน
* การประกอบเคสขั้นสุดท้าย
* แพ็คเกจ
* โลจิสติกส์



ทำไมถึงเลือกพวกเรา

เครื่องชาร์จโทรศัพท์มือถือ Power PCBA แผงวงจร Power Bank USB Type C 0
