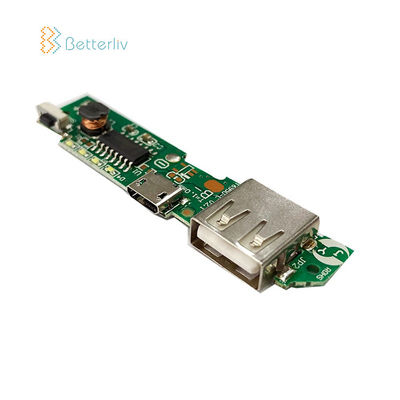

5.6mm Power Bank Pcb Circuit 1 Layer to 20 Layers 100 E Testing
|
รายละเอียดสินค้า:
การชำระเงิน:
|
รายละเอียดสินค้า
| ชื่อผลิตภัณฑ์: | การออกแบบโมดูลพาวเวอร์ซัพพลาย PCBA | สีซิลค์สกรีน: | สีดำสีขาวสีเหลืองสีแดงสีฟ้า |
|---|---|---|---|
| ประสิทธิภาพ SMT: | BGA.QFP.SOP.QFN.PLCC.CHIP | ความหนาของคณะกรรมการ: | 0.8-5.6 มม |
| Min. นาที. Hole Size ขนาดรู: | 0.2mm | การตกแต่งพื้นผิว: | HALS / HALS OSP เป็นต้น |
| บริการทดสอบ: | การทดสอบ E 100% | ||
| แสงสูง: | 5.6mm Power Bank Pcb Circuit,20 Layers Power Bank Pcb Circuit,20 Layers power bank pcb module |
||
OEM Power Bank PCBA แผงวงจรไฟฟ้าออกแบบโมดูลพาวเวอร์ซัพพลาย PCBA
รายละเอียดสินค้า
| ชั้นประกอบ PCB | 1 เลเยอร์ถึง 20 ชั้น (มาตรฐานรวมทั้งบอร์ด HDI) |
| วัสดุ / ประเภทการประกอบ PCB | FR4, อลูมิเนียม, CEM1, PCB แบบบาง, FPC / นิ้วทอง |
| ประเภทบริการประกอบ PCB | DIP / SMD หรือ Mixed SMD & DIP |
| ความหนาของวัสดุฐาน | 0.2-3.6 มม |
| ความหนาของทองแดง | 18um (H / HOZ), 35um (1 / 1OZ), 70um (2 / 2OZ), 5OZ |
| เสร็จสิ้นการประกอบพื้นผิว | ชุบทอง, HASL, OSP, ENIG |
| ขนาด PCB (สูงสุด) | 500 * 700 มม |
| IC Pitch (นาที) | 0.2 มม |
| ขนาดชิป (นาที) | 01005 |
| ขนาดรูเจาะ (นาที) | 0.075 มม |
| ติดตามความกว้าง / ระยะห่าง (นาที) | 3mil |
| ประเภทการห่อหุ้ม IC | SOP / CSP / SSOP / PLCC / QFP / QFN / BGA / FBGA / u-BGA |
| สรุปความอดทน | ± 0.1 มม |
| ความอดทนของเส้นผ่านศูนย์กลางรู | ± 0.076 มม |
| ความทนทานต่อตำแหน่งของรู | ± 0.076 มม |
| ความอดทน V-CUT | ± 0.1 มม |
ความสามารถและบริการของ PCB / PCBA
1. PCB แบบเดี่ยว, PCB สองด้านและ PCB หลายชั้นด้วยราคาที่แข่งขันได้คุณภาพดีและบริการที่เป็นเลิศ
2. FR-4, FR-4 High TG, CEM-1, CEM-3, วัสดุฐานอลูมิเนียม
3. HAL, HAL ปราศจากสารตะกั่ว, ทอง / เงิน / ดีบุก, การรักษาพื้นผิว OSP
4. แผงวงจรพิมพ์เป็นไปตามมาตรฐาน 94V0 และเป็นไปตามมาตรฐาน PCB สากล IPC610 Class 2
5. ปริมาณมีตั้งแต่ต้นแบบจนถึงขนาดกลางและการผลิตเป็นกลุ่ม
